मुख्य प्रौद्योगिकी विशेषताएँ

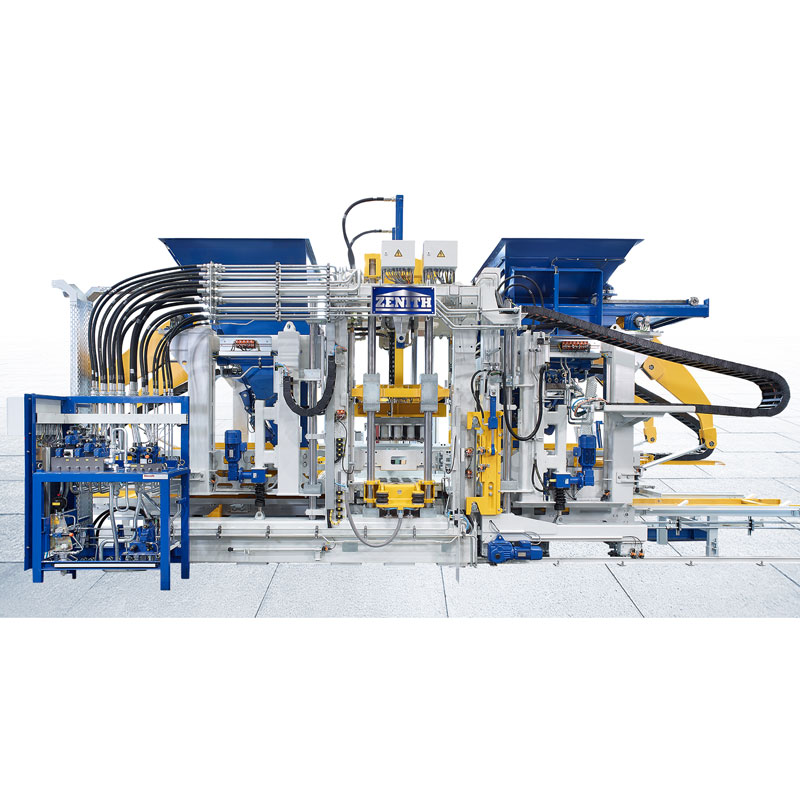

1) आप हमारे कारखाने से जेनिथ 1500 सिंगल पैलेट ब्लॉक मेकिंग मशीन खरीदने के लिए निश्चिंत हो सकते हैं। अल्ट्रा-डायनेमिक नाम की उच्च गुणवत्ता वाली सर्वो संघनन प्रणाली बहुत उच्च संघनन और अत्यधिक गतिशीलता का प्रतीक है। इसलिए यह उच्च गुणवत्ता वाले उत्पादों के त्वरित और कुशल उत्पादन की गारंटी देता है। विशेष रूप से बड़ी मात्रा वाले उत्पादों के लिए और प्रीमियम उत्पादों के लिए, जो पूर्व और मध्यवर्ती कंपन के साथ उत्पादित होते हैं, यह कंपन प्रणाली कई लाभ प्रदान करती है। यह प्रणाली पर्यावरण के अनुकूल और कम रखरखाव वाले उत्पादन का समर्थन करते हुए तेल स्नान के बिना काम करती है।
2) वाइब्रेशन टेबल, मोटर क्रॉस बीम और फ्रेम साइड पार्ट्स के लिए स्क्रू फिटिंग का उपयोग इस जेनिथ 1500 सिंगल पैलेट ब्लॉक मेकिंग मशीन की एक विशेष विशेषता है। यह बाज़ार में अद्वितीय है क्योंकि यह ग्राहक की उत्पादन स्थितियों के अनुकूल हो सकता है। पेंचदार निर्माण प्रतिरोधी कनेक्शन और उत्कृष्ट स्थिरता भी प्रदान करता है।

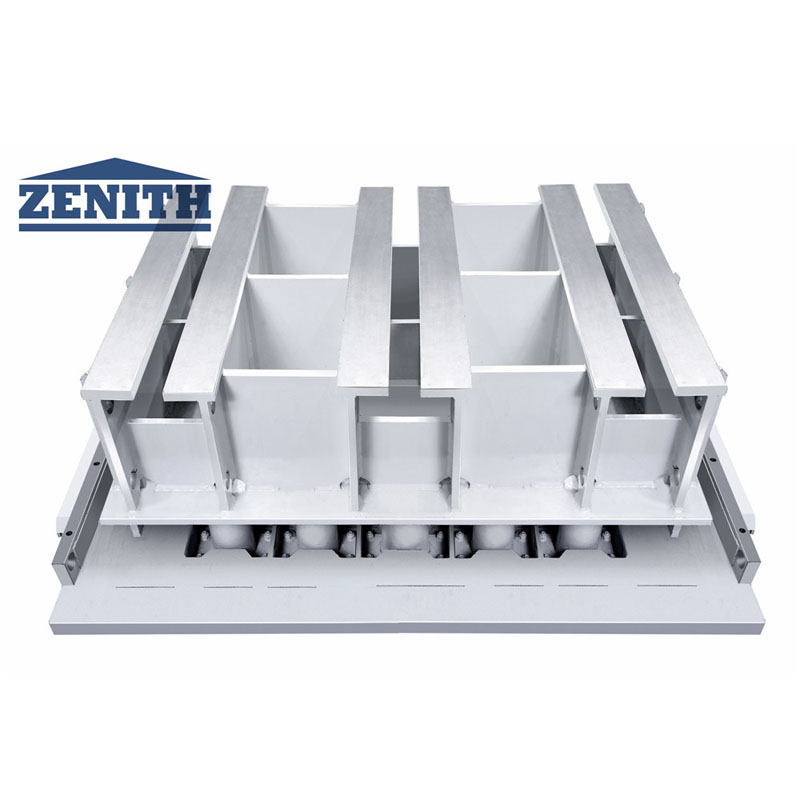

3) वायवीय मोल्ड क्लैंपिंग डिवाइस एक आसान मोल्ड परिवर्तन प्रदान करता है। मोल्ड को बिना किसी अतिरिक्त फास्टनिंग्स के स्थापित किया गया है - जैसे। मोल्ड धारक पर बोल्ट. यह वायवीय रूप से संचालित क्लैंपिंग लीवर द्वारा तय किया गया है। पूर्व और मुख्य कंपन के व्यक्तिगत समायोजन के कारण इष्टतम कंपन परिणाम और एक लंबा साँचे का जीवनकाल प्राप्त होता है। मोल्ड क्लैंपिंग डिवाइस को अब अन्य मशीन और मोल्ड निर्माताओं के मोल्ड फास्टनिंग सिस्टम के लिए अनुकूलित किया जा सकता है।
4) जेनिथ 1500 सिंगल पैलेट ब्लॉक मेकिंग मशीन के लिए एक नया ट्रैवर्स विकसित किया गया है जो साइड से कॉलम को अलग-अलग हटाने की अनुमति देता है। यह नई सुविधा रखरखाव कार्य के दौरान बहुत समय बचाती है और एक्सचेंज को अधिक सुरक्षित रूप से और कम प्रयास के साथ किया जा सकता है। कॉलम सहित इस असेंबली की पूरी ज्यामिति पिछली मशीन जेनिथ 1500 के समान है। मौजूदा मशीनों पर इस नए ट्रैवर्स को फिर से लगाना संभव है।

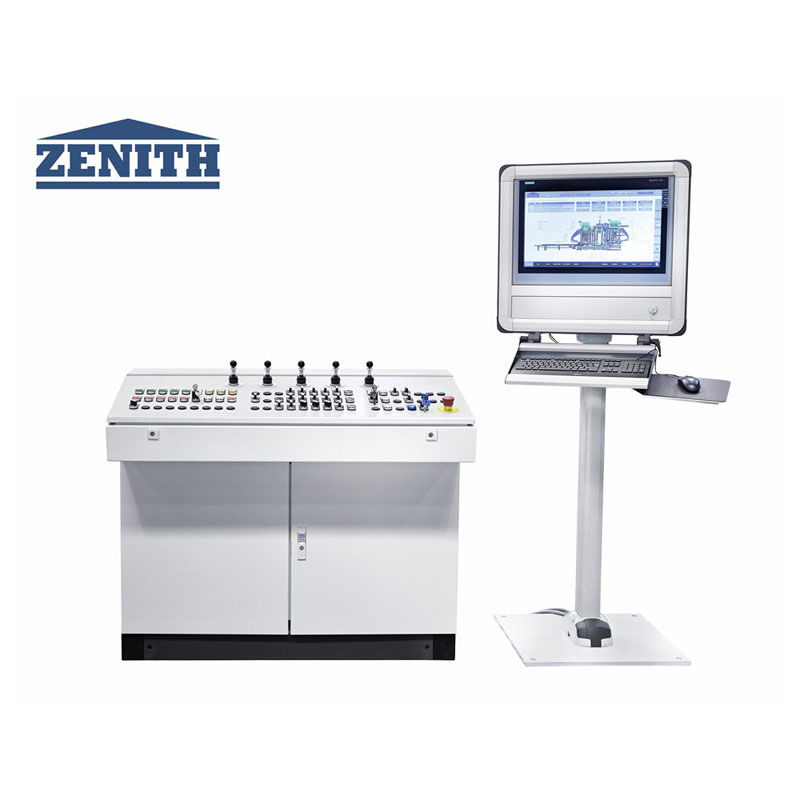

5) 5) स्व-व्याख्यात्मक और सहज ज्ञान युक्त विज़ुअलाइज़ेशन अवधारणा मशीन संचालन को आसानी से सीखने की गारंटी देती है। एक नया डायग्नोस्टिक डिज़ाइन सर्वोत्तम समायोजन चुनने में ऑपरेटरों का समर्थन करता है। समय लेने वाली समस्या निवारण अब आवश्यक नहीं है और उत्पादन का समय न्यूनतम हो गया है। नवीनतम डेटाबेस तकनीक का उपयोग करके, सभी सूचनाओं को रिकॉर्ड, मूल्यांकन और संग्रहीत किया जा सकता है। संपूर्ण प्लांट नेटवर्किंग की बदौलत यह डेटा कहीं भी उपलब्ध है।
तकनीकी डाटा
जेनिथ 1500 सिंगल ब्लॉक बनाने की मशीन का बुनियादी विन्यास | |
अधिकतम. बोर्ड का आकार | 1,400 मिमी x 1,200 मिमी x14 मिमी |
मोल्डिंग क्षेत्र | साँचे के लेआउट ड्राइंग के अनुसार |
उत्पाद का आकार | 50मिमी-500मिमी |
स्वचालित सोन कार के तकनीकी पैरामीटर | |
अधिकतम. भार क्षमता | 15 किलो |
अधिकतम. प्रति प्रविष्टि रैक भार क्षमता | डिज़ाइन के रूप में |
सम्मिलन रैक की प्रत्येक दो परतों में अधिकतम भार क्षमता | डिज़ाइन के रूप में |
समर्थन ब्रैकेट की अंदर की चौड़ाई | 1,060 मिमी |
सम्मिलन रैक की परतें | योजना के रूप में डिज़ाइन किया गया |
प्रविष्टि रैक की दूरी | डिज़ाइन के रूप में |
माँ कार चलाने की शक्ति | खैर 11 किलोवाट |
उत्पाद की ऊंचाई | |
अधिकतम. ऊंचाई | 500 मिमी |
न्यूनतम. ऊंचाई | 30 मिमी |
स्टैकिंग ऊंचाई | |
अधिकतम. स्टैकिंग ऊंचाई (फूस सहित) | 1,800 मिमी |
अधिकतम. उत्पादन क्षेत्र (मानक आकार के उत्पादन के अंतर्गत) | 1,350* 1,050मिमी |
पैलेट का आकार (मानक) | 1,400*1,100 मिमी |
स्टील प्लेट की मोटाई | 14 मिमी |
आधार सामग्री साइलो मात्रा | |
पिगमेंट साइलो को छोड़कर | 1,500L |
मशीन की ऊंचाई | |
पिगमेंट डिवाइस को छोड़कर | 35टी |
पैलेट कन्वेयर | 1.6टी |
हाइड्रोलिक उपकरण | 3.2टी |
मशीन का आकार | |
अधिकतम. कुल लंबाई | 8,250 मिमी |
अधिकतम. कुल ऊंचाई | 4,650 मिमी |
अधिकतम. कुल चौड़ाई | 3,150 मिमी |
मशीन तकनीकी पैरामीटर/ऊर्जा खपत | |
कंपन प्रणाली | सर्वो कंपन प्रणाली |
कंपन तालिका | अधिकतम: 175KN, 60HZ |
शीर्ष कंपन | अधिकतम: 32KN |

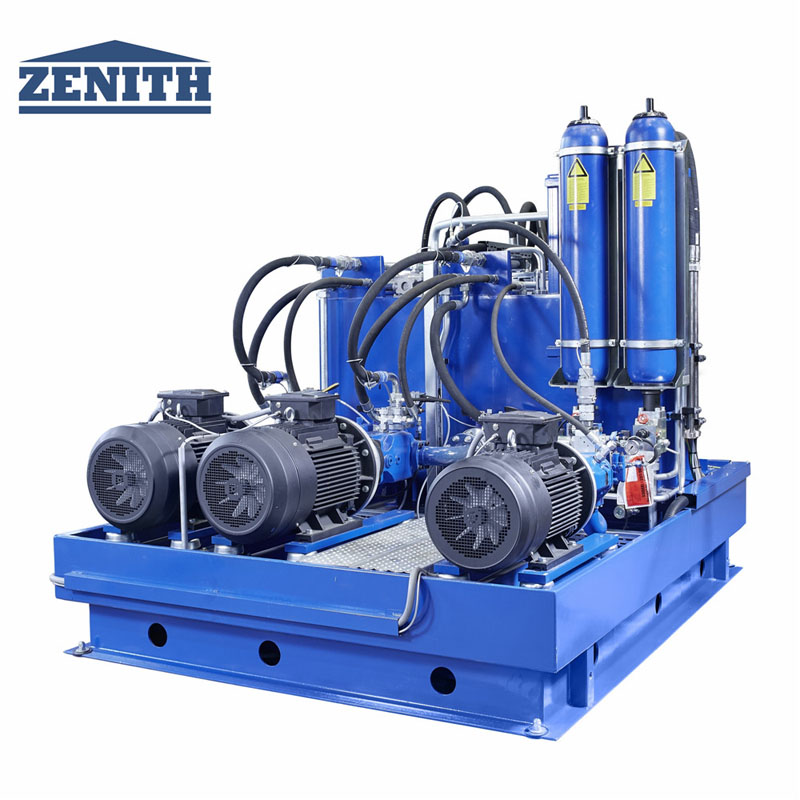

हाइड्रोलिक दबाव | |
कुल प्रवाह | 540एल/मिनट |
परिचालन दाब | 180 बार |
अधिकतम. शक्ति | 140 किलोवाट |

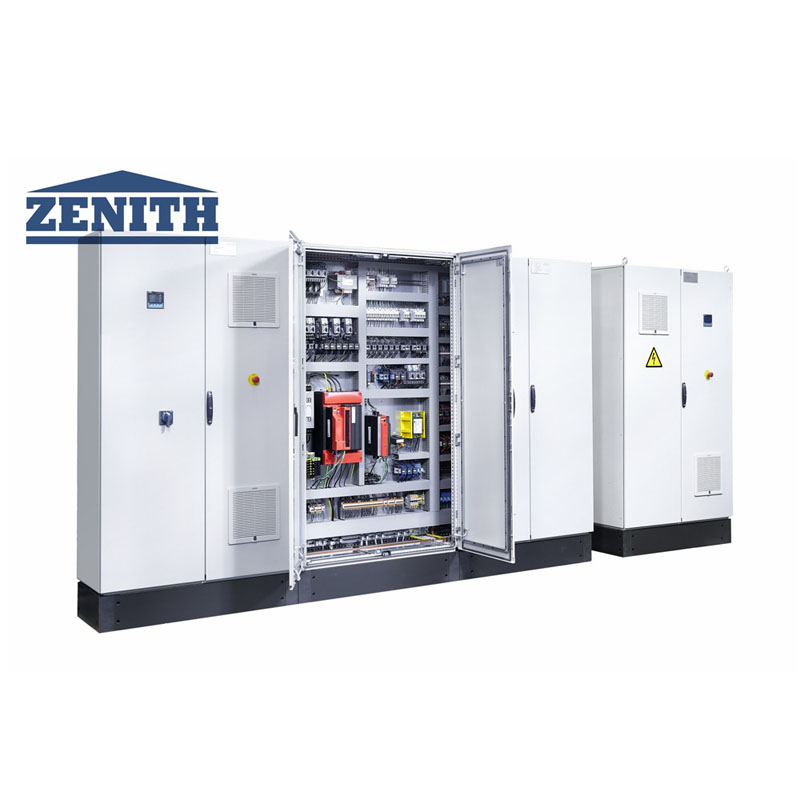

नियंत्रण प्रणाली | सीमेंस S7-1500, टच स्क्रीन कंसोल |
उत्पादन क्षमता
ब्लॉक प्रकार | आयाम (मिमी) | चित्र | मात्रा/चक्र | समय चक्र | उत्पादन क्षमता (प्रति 8 घंटे) |
खोखला ब्लॉक | 400*200*200 | 15 | 15s | 28,800 पीसी | |
आयताकार पक्की सड़क करनेवाला | 200*100*30 | 60 | 14s | 2,419m2 | |
आयताकार पेवर (फेसमिक्स के बिना) | 200*100*80 | 60 | 115 | 3,110m2 | |
करस्टोन | 150*1000*300 | 6 | 20s | 8,640 पीसी |
