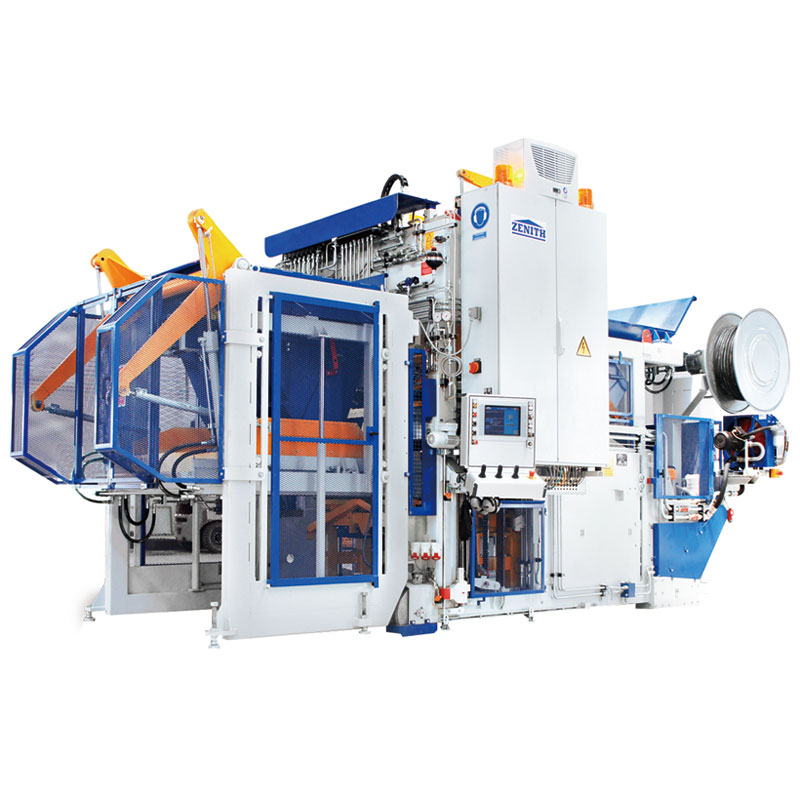

जेनिथ 940एससी पैलेट-मुक्त ब्लॉक मशीन

पेशेवर निर्माता के रूप में, हम आपको जेनिथ 940एससी पैलेट-फ्री ब्लॉक मशीन प्रदान करना चाहते हैं। बहुमुखी 940sc वैश्विक बाजार में सभी कंक्रीट ब्लॉक और पेविंग ब्लॉक मशीनों की उत्पादन संभावनाओं की व्यापक रेंज प्रदान करता है। इसका उपयोग एक सार्वभौमिक मशीन के साथ-साथ गैर-मानक उत्पादों के लिए एक समर्पित मशीन के रूप में किया जा सकता है और इसका उपयोग विशिष्ट उत्पादों का उत्पादन करने के लिए एकल-फूस संयंत्र को पूरा करने के लिए किया जा सकता है। यह मशीन उच्चतम गुणवत्ता की आवश्यकताओं के अनुसार बनाई गई है और बहुत कम लागत वाली अनुभागीय इकाइयों का उत्पादन करती है जैसे कि फेसिंग मिक्स या खोखले ब्लॉक आदि के साथ पेविंग ब्लॉक।

मुख्य प्रौद्योगिकी विशेषताएँ

1) स्व-व्याख्यात्मक, मेनू-संचालित टच पैनल मशीन संचालन को बहुत आसान बनाता है। विभिन्न मोल्ड प्रकारों और उत्पादन कार्यक्रमों के लिए उत्पादन मापदंडों को अच्छी तरह से व्यवस्थित मेनू मास्क का उपयोग करके दर्ज और सहेजा जाता है। एक त्वरित सीमेंस एसपीएस का उपयोग आंतरिक सिग्नल प्रोसेसिंग के लिए किया जाता है।

2) उच्च दक्षता हाइड्रोलिक प्रणाली। हाइड्रोलिक पावर दो-सर्किट उच्च दबाव का उपयोग करती है; दो मिल्टी-स्टार-पिस्टन पंप के साथ हाइड्रोलिक प्रणाली। यह उत्पादित विभिन्न उत्पादों के अनुसार गति और कार्य को समायोजित करने के लिए आनुपातिक हाइड्रोलिक तकनीक का उपयोग करता है। हाइड्रोलिक मूवमेंट को एक साथ और स्वतंत्र रूप से अलग-अलग गति और दबाव के साथ चलाया जा सकता है और सभी डेटा को टच स्क्रीन में सेट किया जा सकता है। समय, गणना, विकल्प, हाइड्रोलिक गति और दबाव जैसी सभी जानकारी टच स्क्रीन के माध्यम से सेट की जा सकती है।

3) उच्च दक्षता कंपन प्रणाली। कंपन तालिका को चार अलग-अलग उत्पादन स्तरों के लिए डिज़ाइन किया गया है; एक समान विद्युत संचरण और एक इष्टतम संघनन प्राप्त करने के लिए कंपन तालिका का ऊपरी भाग दो-भाग वाला है; कंपन तालिका के ऊपरी हिस्सों की सुरक्षा के लिए बदली जाने योग्य पहनने की प्लेट: 80 kN की अधिकतम केन्द्रापसारक बल प्राप्त करने के लिए दो वाइब्रेटर की स्वीकृति के लिए कंपन तालिका; 50 सेमी ऊंचे ब्लॉक बनाने के लिए, मोल्ड फ्रेम वाइब्रेटर से सुसज्जित है। (ब्लॉक ऊंचाई के अनुसार 2, 4, 6. 8 वाइब्रेटर से सुसज्जित किया जा सकता है), वाइब्रेशन मोटर्स सर्वो मोटर्स का उपयोग करता है।

4) समग्र आहार प्रणाली। हाइड्रोलिक चालित फीडर; फीडर बॉक्स को अलग-अलग सांचों के अनुसार परिवर्तनीय चींटी टॉर्क उच्च परिशुद्धता रेल पर समायोजित किया जा सकता है, फीडर गाइड व्हील व्यास Ø 80 मिमी; मोल्ड सतह की उचित सफाई के लिए हाइड्रोलिक चालित कुंडा स्क्रैपर (तीन-भाग); हाइड्रॉलिक रूप से संचालित वितरण ग्रेट से सांचे में कंक्रीट का समान वितरण हो रहा है; ऊंचाई समायोज्य सफाई ब्रश, टैम्पर सिर के जूतों की सफाई के लिए फ़ीड दराज की सामने की दीवार से जुड़ा हुआ...

तकनीकी डाटा

आधार सामग्री हॉपर	1,200L
आधार सामग्री फ़ीडबॉक्स	2,000L
वर्णक हॉपर	800L
वर्णक फ़ीडबॉक्स	2,000L
लोडर की अधिकतम फीडिंग ऊंचाई	2,800 मिमी
गठन का आकार
अधिकतम गठन लंबाई	1240 मिमी
अधिकतम फ़ोमिंग चौड़ाई (कंपन तालिका पर उत्पादन)	1.000 मिमी
अधिकतम फोमिंग चौड़ाई (जमीन पर उत्पादन)	1,240 मिमी
उत्पाद की ऊंचाई
बहु-परत उत्पादन
न्यूनतम उत्पाद ऊंचाई (फूस पर उत्पादन)	50 मिमी
अधिकतम. उत्पाद की ऊंचाई	250 मिमी
एक परत उत्पाद की अधिकतम स्टैकिंग ऊंचाई फूस की ऊंचाई)	640 मिमी
फूस पर निम्न स्तर का उत्पादन
अधिकतम उत्पाद ऊंचाई	600 मिमी
फर्श पर निम्न स्तर का उत्पादन
अधिकतम उत्पाद ऊंचाई	650 मिमी
फर्श पर उत्पादन
अधिकतम. उत्पाद की ऊंचाई	1.000 मिमी
न्यूनतम उत्पाद ऊंचाई	250 मिमी
मशीन वजन
मोल्ड और रंगद्रव्य डिवाइस के बिना	11.7टी
वर्णक उपकरण	1.7टी
मशीन का आकार
कुल लंबाई (वर्णक उपकरण के बिना)	4,400 मिमी
कुल लंबाई (पिगमेंट डिवाइस के साथ)	6,380 मिमी
अधिकतम. कुल ऊंचाई	3,700 मिमी
न्यूनतम कुल ऊँचाई (रनस्पोर्ट ऊँचाई)	3,240 मिमी
कुल चौड़ाई (नियंत्रण कक्ष सहित)	2.540 मिमी
कंपन प्रणाली
अधिकतम. कंपन कल्पित कहानी की रोमांचक शक्ति	80KN
न्यूनतम. शीर्ष कंपन का बल निकालना	40KN
ऊर्जा की खपत
कंपन तालिका की अधिकतम संख्या के आधार पर	42 किलोवाट

उत्पादन क्षमता

ब्लॉक प्रकार	आयाम (मिमी)	चित्र	अति/साइकिल	समय चक्र	उत्पादन क्षमता (प्रति 8 घंटे)
खोखला ब्लॉक	400*200*200		12	40	8,640 पीसी
आयताकार पक्की सड़क करनेवाला	200* 100*60		54	38s	817m2
आयताकार पेवर (फेसमिक्स के बिना)	200*100*60		54	36s	864m2
यूएनआई पेवर्स	225*112.5*60-80		40	38s	757m2
करस्टोन	150*1000*300		4	46s	2,504 पीसी
