मुख्य प्रौद्योगिकी विशेषताएँ
1)आवृत्ति रूपांतरण प्रौद्योगिकी नियंत्रण

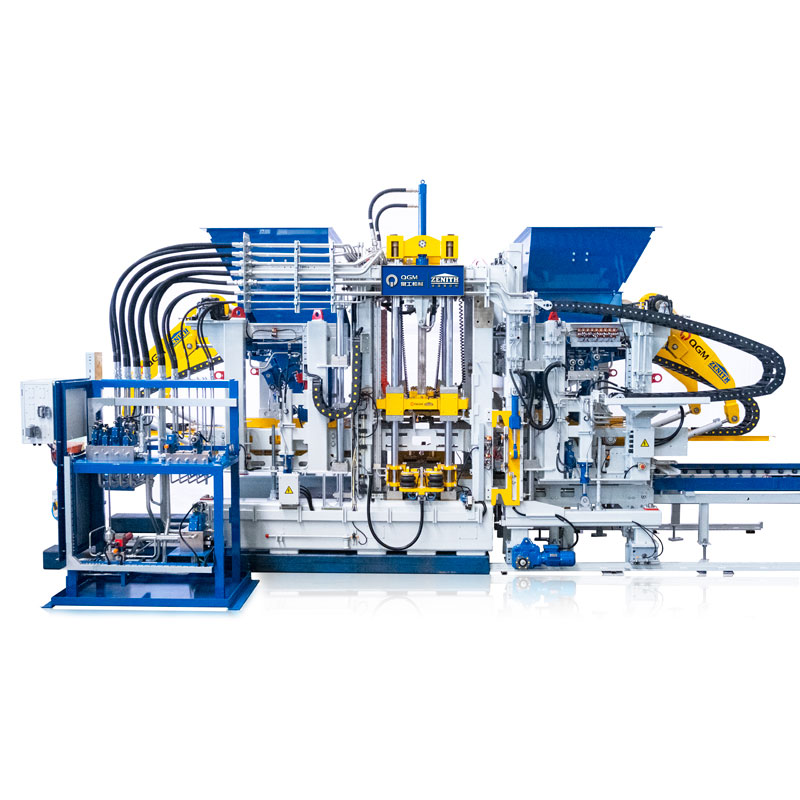

मोटर स्टार्टिंग करंट और सॉफ्ट स्टार्ट फ़ंक्शन नियंत्रण को कम करें, मोटर के जीवन को बढ़ाएं। ZN1000C कंक्रीट ब्लॉक मशीन का मुख्य ऑसिलेटर कम-आवृत्ति स्टैंडबाय और उच्च-आवृत्ति ऑपरेशन को अपनाता है, जो ऑपरेशन की गति और उत्पाद की गुणवत्ता में सुधार करता है। यांत्रिक सहायक उपकरण और मोटर क्षति को कम करें, मोटर और यांत्रिक का जीवन बढ़ाएँ। फ़्रीक्वेंसी कन्वर्टर पारंपरिक कन्वर्टर की तुलना में लगभग 20% -40% बिजली की बचत करता है।
2)जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, सीमेंस टचस्क्रीन, जर्मनी
आसान संचालन, कम विफलता अनुपात, ZN1000C कंक्रीट ब्लॉक मशीन चलने की स्थिरता और उच्च विश्वसनीयता। सबसे उन्नत औद्योगिक इंटरनेट तकनीक का उपयोग करें, दूरस्थ समस्या निवारण और रखरखाव का एहसास करें। पीएलसी और टचस्क्रीन PROFINET इंटरनेट का एक साथ उपयोग करते हैं, जो सिस्टम निदान और वेब विस्तार के लिए सुविधाजनक है। मशीन के रखरखाव और समस्या निवारण के लिए सुविधाजनक, लगातार समस्या निदान और अलार्म प्रणाली प्राप्त करें। स्थायी संरक्षण के लिए पीएलसी रनिंग डेटा।
3)कंपन प्रणाली
कंपन तालिका में गतिशील तालिका और स्थैतिक तालिका शामिल होती है। जब कंपन शुरू होता है, गतिशील तालिका कंपन करती है, स्थिर तालिका स्थिर रहती है। संरचना को कंपन तालिका के आयाम को सुनिश्चित करने के लिए डिज़ाइन किया गया है, ताकि कंक्रीट उत्पादों की उच्च गुणवत्ता सुनिश्चित की जा सके। हार्डॉक्स स्टील का उपयोग कर कंपन तालिका। कंपन मोड: कंपन तालिका कंपन + शीर्ष मोल्ड कंपन का उपयोग करना; कंपन मोटर स्थापना कंपन डंपिंग डिवाइस और एयर कूलिंग डिवाइस।
4)फीडिंग सिस्टम
मोटर एसईडब्ल्यू मोटर का उपयोग करती है, जो दो मिश्रण शाफ्ट को नियंत्रित करती है। फीडिंग फ्रेम, बॉटम प्लेट और मिक्सिंग ब्लेड हाई-ड्यूटी हार्डॉक्स स्टील से बने होते हैं, बॉटम प्लेट का स्थान समायोजित किया जा सकता है। फीडिंग सिस्टम में रिसाव को रोकने के लिए सीलिंग डिवाइस होती है। डिस्चार्जिंग गेट का दरवाजा SEW मोटर द्वारा नियंत्रित होता है।
5)हाइड्रोलिक स्टेशन
हाइड्रोलिक पंप और हाइड्रोलिक वाल्व अंतरराष्ट्रीय ब्रांडों को अपनाते हैं। ट्यूब "फ्लेंज कनेक्शन, सुविधाजनक स्थापना और रखरखाव का उपयोग करता है। बहु-बिंदु दबाव पहचान बिंदु, सुविधाजनक पता लगाना। डिजिटल तापमान और रुकावट अलार्म फ़ंक्शन। मोटर और पंप कनेक्शन, निकला हुआ किनारा कनेक्शन, अच्छा समाक्षीय। गतिशील आनुपातिक वाल्व और निरंतर बिजली पंप, गति विनियमन, वोल्टेज विनियमन, ऊर्जा की बचत।
तकनीकी डाटा
अधिकतम. गठन क्षेत्र | 1,100*820मिमी |
तैयार उत्पाद की ऊंचाई | 20-300 मिमी |
मोल्डिंग चक्र | 15-25s |
रोमांचक बल | 80KN |
फूस का आकार | 1,200*870*(12-45)मिमी |
ब्लॉक संख्या बनाना | 390*190*190मिमी(10 ब्लॉक/मोल्ड) |
कंपन तालिका | 2*7.5 किलोवाट |
शीर्ष कंपन | 2*0.55KW |
विद्युत नियंत्रण प्रणाली | सीमेंस |
कुल वजन | 42.25 किलोवाट |
मशीन का आयाम | 12टी |
उत्पादन क्षमता
ब्लॉक प्रकार | उत्पादन | ZN1000C ब्लॉक बनाने की मशीन |
240*115*53मिमी |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 50 |
घन मीटर/घंटा(m3/घंटा) | 13-18 | |
घन मीटर/दिन (m3/ 8 घंटे) | 1005-1400 | |
ईंटों की संख्या (ब्लॉक/एम3) | 683 | |
390*190*190मिमी |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 9 |
घन मीटर/घंटा(m3/घंटा) | 22.8-30.4 | |
घन मीटर/दिन (m3/ 8 घंटे) | 182.5-243.3 | |
ईंटों की संख्या (ब्लॉक/एम3) | 71 | |
400*400*80मिमी |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 3 |
घन मीटर/घंटा(m3/घंटा) | 69.1-86.4 | |
घन मीटर/दिन (m3/ 8 घंटे) | 553-691.2 | |
ईंटों की संख्या (ब्लॉक/एम3) | 432-540 | |
245*185*75 मिमी |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 15 |
घन मीटर/घंटा(m3/घंटा) | 97.5-121.5 | |
घन मीटर/दिन (m3/ 8 घंटे) | 777.6-972 | |
ईंटों की संख्या (ब्लॉक/एम3) | 2160-2700 | |
250*250*60मिमी |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 8 |
घन मीटर/घंटा(m3/घंटा) | 72-90 | |
घन मीटर/दिन (m3/ 8 घंटे) | 576-720 | |
ईंटों की संख्या (ब्लॉक/एम3) | 1152-1440 | |
225*112.5*60 |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 25 |
घन मीटर/घंटा(m3/घंटा) | 91.1-113.9 | |
घन मीटर/दिन (m3/ 8 घंटे) | 728.9-911.2 | |
ईंटों की संख्या (ब्लॉक/एम3) | 3600-4500 | |
200*100*60 |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 36 |
घन मीटर/घंटा(m3/घंटा) | 103.7-129.6 | |
घन मीटर/दिन (m3/ 8 घंटे) | 829.4-1036.8 | |
ईंटों की संख्या (ब्लॉक/एम3) | 5184-6480 | |
200*200*60 |
गठित ब्लॉकों की संख्या (ब्लॉक/मोल्ड) | 4 |
घन मीटर/घंटा(m3/घंटा) | 72-90 | |
घन मीटर/दिन (m3/ 8 घंटे) | 576-720 | |
ईंटों की संख्या (ब्लॉक/एम3) | 576-720 |
